Демонстрация обмотки паллеты
Работа поворотного стола и каретки с плёнкой при обмотке груза.
Поворотный стол
FY-PWPM01 — полуавтоматический паллетообмотчик с поворотным столом
FY-PWPM01 — полуавтоматический паллетообмотчик для устойчивых грузов, которые допускают вращение на столе. В справочном исполнении цикл обмотки выполняется автоматически; оператор загружает паллету, закрепляет плёнку, обрезает и фиксирует её конец, затем убирает готовый груз.
FYXFER PACK VIDEOS
FY-PWPM01: обмотка, монтаж и варианты исполнения
Посмотрите оборудование в работе и уточните комплектацию для своего груза. Видео не подтверждают производительность для всех грузов.
Монтаж и заправка плёнки
Краткий обзор сборки и настройки с китайскими и английскими титрами. Следуйте инструкции, поставляемой с вашей машиной.
Автоматическая обрезка плёнки: пример комплектации
Показан вариант с механизмом обрезки. Он не входит в справочную комплектацию FY-PWPM01 и должен быть отдельно указан в согласованном предложении.
Справочные характеристики
Значения относятся к справочной комплектации из технического листа Rev B и не описывают все возможные варианты.
| Параметр | Справочное значение или условие |
|---|---|
| Диаметр стола | 1 650 мм |
| Максимальная масса груза | 2 000 кг для справочной комплектации |
| Ориентировочный размер паллеты | Около 1 200 × 1 200 мм; проверить полную диагональ и свесы |
| Высота обмотки | 500–2 000 мм; другая высота по согласованию |
| Скорость стола | 3–12 об/мин, регулируемая |
| Производительность | Ориентировочно 25–40 паллет/час; зависит от груза, программы и времени ручных операций |
| Каретка | Предварительное растяжение до 250% для справочной каретки; подтвердить тип и коэффициент поставляемой каретки |
| Габариты машины | 2 650 × 1 650 × 2 480 мм (Д × Ш × В), справочно |
| Масса машины | Около 500 кг, справочно |
| Установленная мощность | 2,3 кВт, справочно |
| Электропитание | 220 В, одна фаза; исполнения на 110 / 120 / 230 / 380 / 415 В — по запросу |
Подбор комплектации по полным габаритам груза
| Статус комплектации | Диаметр стола | Высота обмотки | Допустимая масса |
|---|---|---|---|
| Опубликованная справочная комбинация | 1 650 мм | 500–2 000 мм | 2 000 кг |
| Указанные варианты стола | 1 800 / 2 000 / 2 200 мм | Подтверждается по выбранной мачте и чертежу | Подтверждается для конкретной комплектации |
Вторая строка перечисляет опции, а не готовые согласованные сочетания. Увеличенная мачта, рампа, верхний прижим, весы, маркировка и автоматическая обработка плёнки включаются только по согласованному предложению. Больший стол сам по себе не подтверждает высоту, каретку или грузоподъёмность.
Проверяйте длину, ширину и диагональ всего груза со свесами. При загрузке гидравлической тележкой согласуйте рампу и место подхода. Если паллета не может безопасно вращаться, сравните конструкцию с неподвижным грузом.
Что выполняется автоматически?
Машина выполняет заданный цикл обмотки. Загрузка, закрепление и завершение работы с плёнкой в справочном исполнении остаются ручными. Автоматическое закрепление, обрезка или зажим плёнки применяются только при их прямом включении в состав поставки.
Для каких задач подходит FY-PWPM01

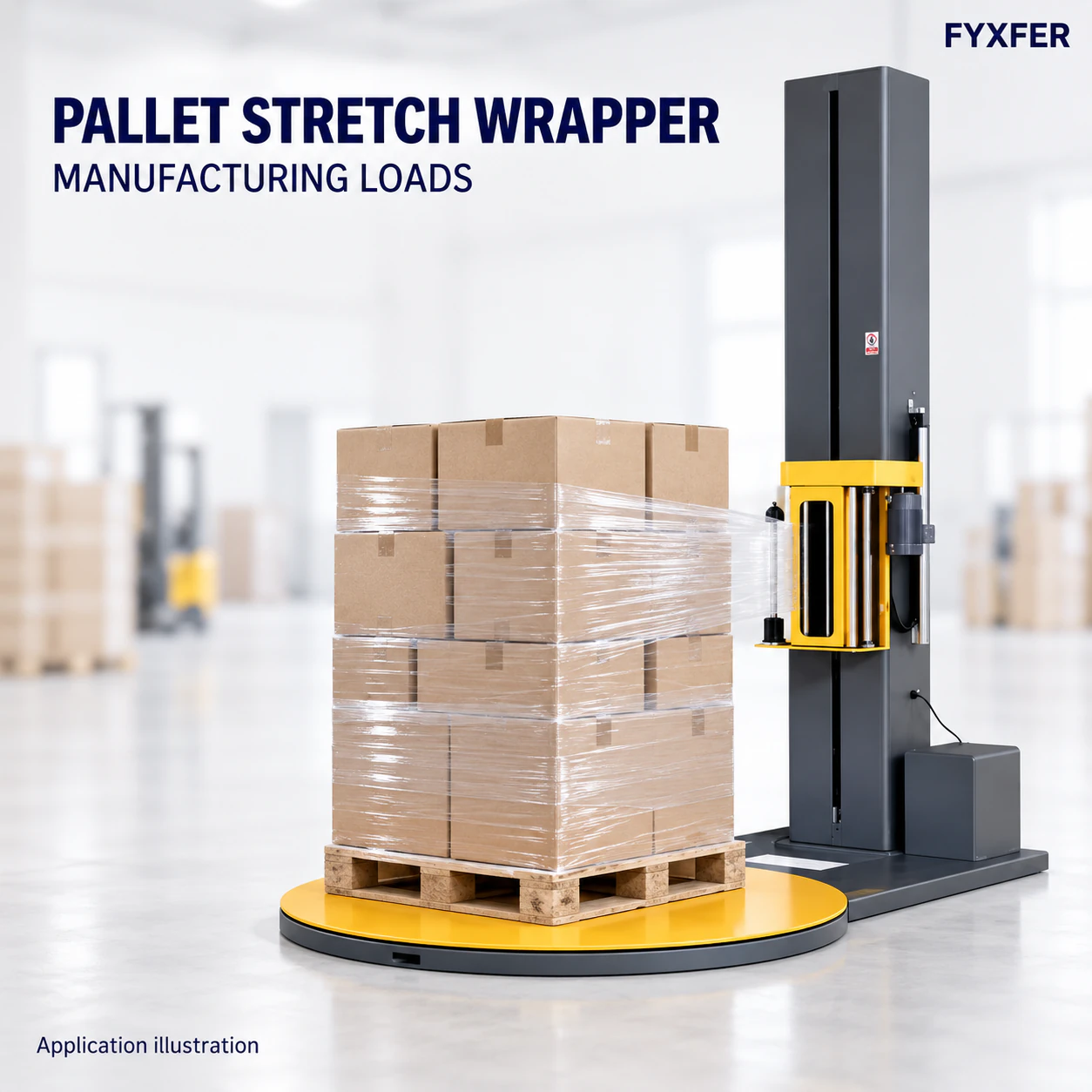

Складские паллеты
Короба, мешки, бочки и другие устойчивые грузы, которые допускают вращение на поворотном столе.
Производственные участки
Повторяемый цикл обмотки перед хранением, внутрискладским перемещением или отгрузкой.
Экспортная упаковка
Настройки количества витков и усиления подбираются по устойчивости груза и маршруту перевозки.
Что отправить для расчёта
Укажите минимальные и максимальные габариты, диагональ, массу и приложите фотографии груза. Добавьте тип, ширину и толщину плёнки, требуемое количество паллет в час или смену, способ загрузки, электропитание и место доставки. Перечислите нужные опции для отдельного подтверждения.
При оценке производительности учитывайте позиционирование, закрепление плёнки, обмотку, завершение цикла и выгрузку. Значение 25–40 паллет/час является ориентиром, а не гарантией для любого груза.
Коммерческое предложение
Укажите страну и город поставки, чтобы мы учли электрический стандарт, упаковку, документы и условия отгрузки.
Вопросы о FY-PWPM01
Как узнать цену FY-PWPM01?
Цена зависит от высоты обмотки, каретки, рампы, электрического стандарта и дополнительных функций. Коммерческое предложение готовится после проверки параметров груза.
Подходит ли машина для нестабильных грузов?
Для легких, высоких или нестабильных паллет может потребоваться верхний прижим или другая конструкция. Приложите фото груза.
Можно ли изменить размер стола?
Доступная конфигурация подтверждается по максимальной паллете, массе и способу загрузки.
Выбор модели
FY-PWPM01 или мобильный FY-PWPM06?
Когда выбирать поворотный стол
Начните с FY-PWPM01, если паллета устойчива при вращении и может быть загружена на стол. Проверьте не только длину и ширину поддона, но и диагональ груза со свесами, общую массу и высоту. Для загрузки тележкой согласуйте рампу и подход к ней.
Когда сравнить с мобильным роботом
Если груз должен оставаться на полу или неудобен для поворотного стола, рассмотрите мобильный паллетообмотчик FY-PWPM06. Для него требуется проверить свободный маршрут вокруг паллеты, состояние пола и устойчивость груза при натяжении пленки.
Для труб, профилей и других длинномерных изделий с подачей через кольцо выбирают другой принцип: горизонтальную орбитальную обмотку FY-PWPM03.
Сравнить типы паллетообмотчиков · Посмотреть задачи промышленной стрейч-упаковки
Краткое руководство по выбору
Руководство по выбору — FY-PWPM01
Руководство по выбору · Подбор FY-PWPM01
Для устойчивых паллет, которые можно вращать на столе.
- Проверьте полные размеры и диагональ груза со свесами, массу и высоту.
- Согласуйте загрузку погрузчиком или тележкой, рампу и рабочую площадь.
- Укажите пленку и требуемый поток с учетом загрузки, закрепления и обрезки пленки.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.
При оценке FY-PWPM01 проверьте, подходит ли полуавтоматический процесс вашему потоку. После настройки обмотки измерьте массу плёнки на одну паллету и подтвердите устойчивость груза.
