Паллетообмотчики
Машины с поворотным столом, верхним прижимом, мобильной платформой или вращающейся рукой.
Каталог
Сравните девять платформ для стрейч-упаковки
Каталог FYXFER PACK разделяет машины по типу груза, задаче защиты и движению во время обмотки. Сначала выберите правильную категорию, затем подтвердите диапазон и комплектацию модели.
Орбитальные машины
Вертикальные и горизонтальные системы для рулонов, профилей, труб, панелей и других длинномерных изделий.
Модельный ряд
Девять базовых и специализированных платформ.
Финальная комплектация определяется после проверки параметров груза и процесса.

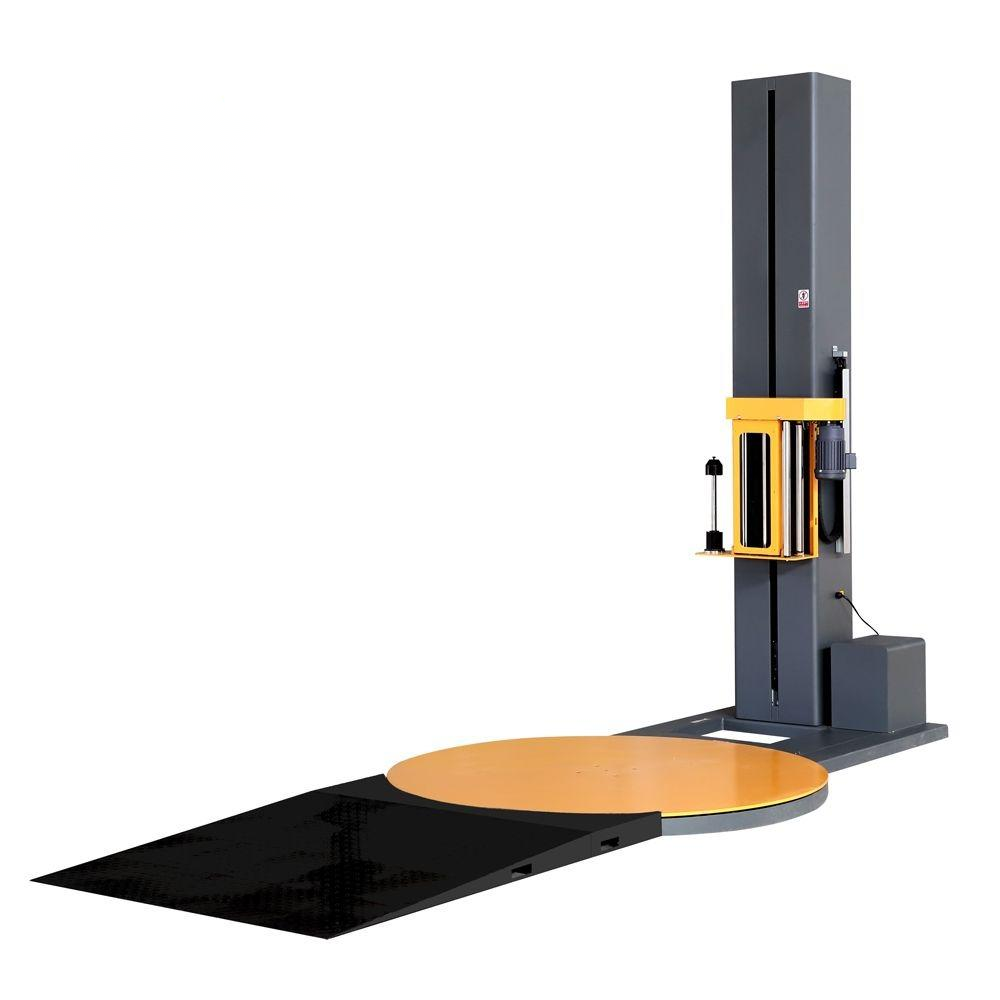

FY-PWPM01
Поворотный паллетообмотчик
- Для стандартных паллет
- Регулируемое натяжение
- Фотодатчик высоты
Руководство по выбору · Подбор FY-PWPM01
Для устойчивых паллет, которые можно вращать на столе.
- Проверьте полные размеры и диагональ груза со свесами, массу и высоту.
- Согласуйте загрузку погрузчиком или тележкой, рампу и рабочую площадь.
- Укажите пленку и требуемый поток с учетом загрузки, закрепления и обрезки пленки.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.

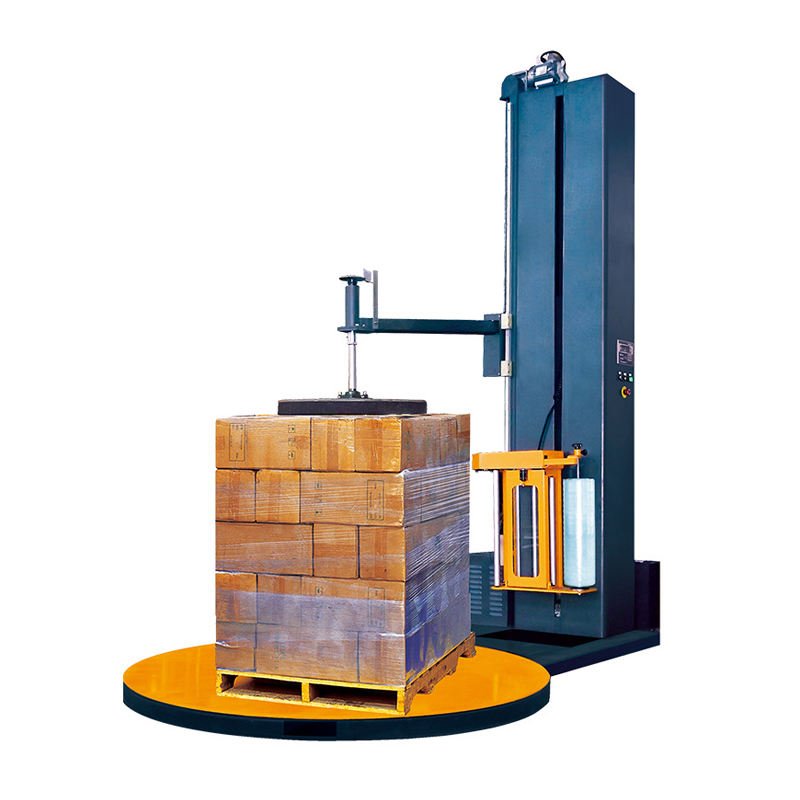

FY-PWPM07
Машина с верхним прижимом
- Для неустойчивых грузов
- Удержание груза сверху
- Настраиваемые циклы
Руководство по выбору · Подбор FY-PWPM07
Для подходящих высоких или легких паллет, которым требуется поддержка сверху.
- Проверьте устойчивость при вращении и поверхность контакта прижимной плиты.
- Укажите минимальную и максимальную высоту, массу и допустимое усилие прижима.
- Согласуйте пневматический или электрический привод и необходимые подключения.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.

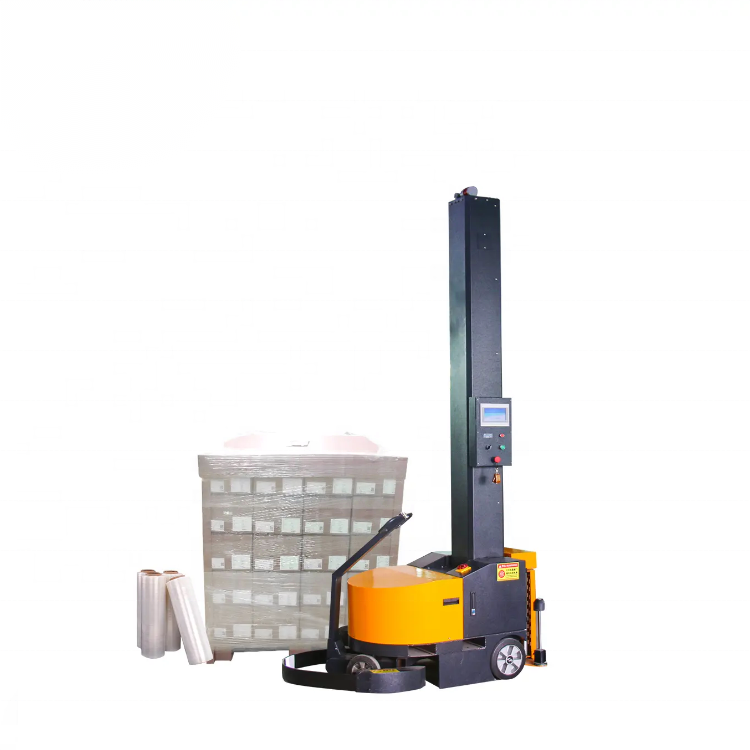

FY-PWPM06
Мобильный паллетообмотчик
- Машина движется вокруг груза
- Для крупных паллет
- Гибкое размещение на складе
Руководство по выбору · Подбор FY-PWPM06
Для неподвижного груза и гибкого размещения зон упаковки.
- Укажите диапазон размеров паллет и проверьте минимальный размер для выбранной машины.
- Покажите свободный маршрут вокруг груза, препятствия, швы и уклоны пола.
- Учитывайте паллеты за смену, перемещения между зонами и время зарядки.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.

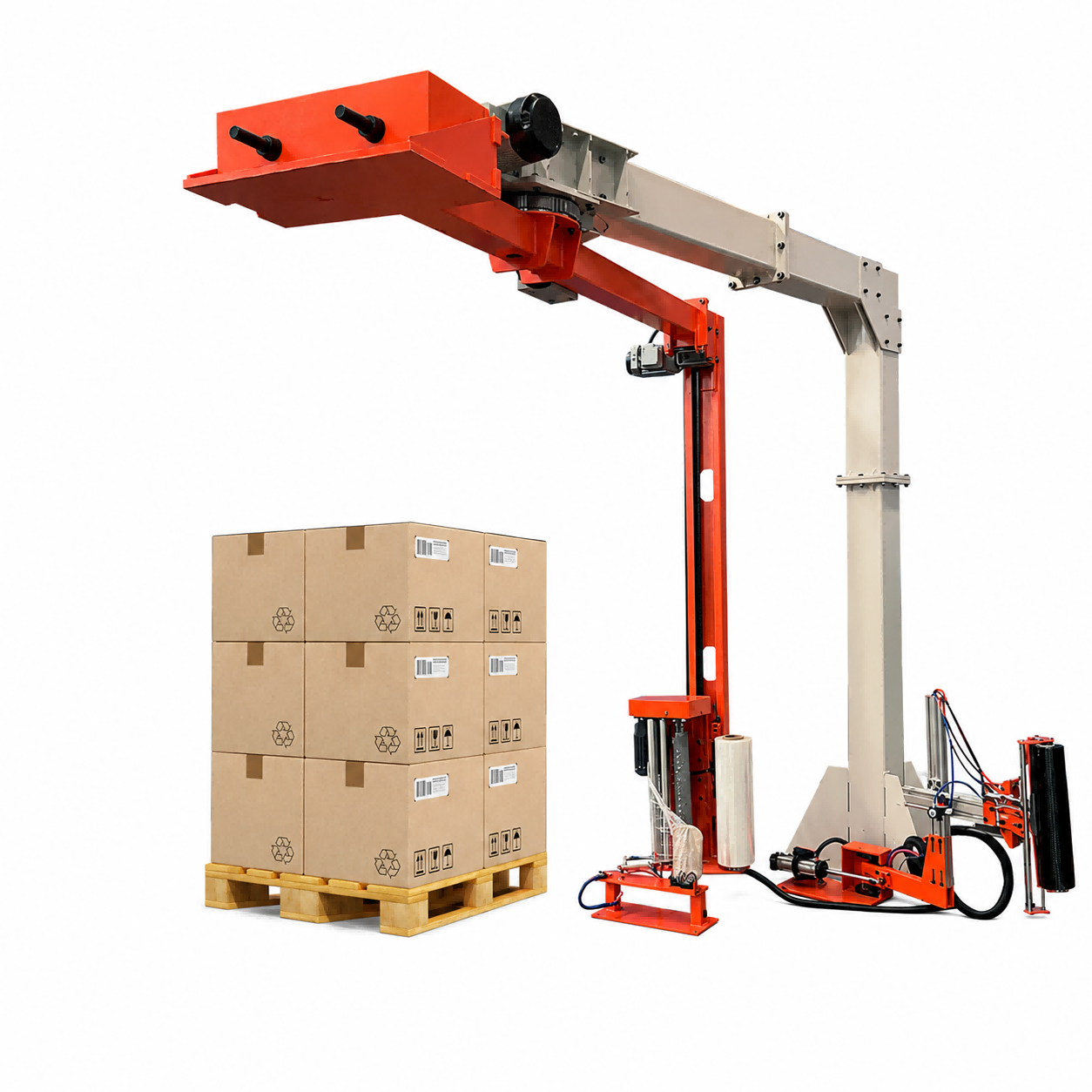

FY-PWPM08
Машина с вращающейся рукой
- Груз остается неподвижным
- Для тяжелых паллет
- Возможна интеграция в линию
Руководство по выбору · Подбор FY-PWPM08
Для паллет, которые должны оставаться неподвижными во время обмотки.
- Сообщите размеры, массу и устойчивость груза при натяжении пленки.
- Согласуйте зону движения руки, ограждения и безопасный доступ.
- Определите загрузку погрузчиком или конвейером, высоту линии и требуемый поток.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.

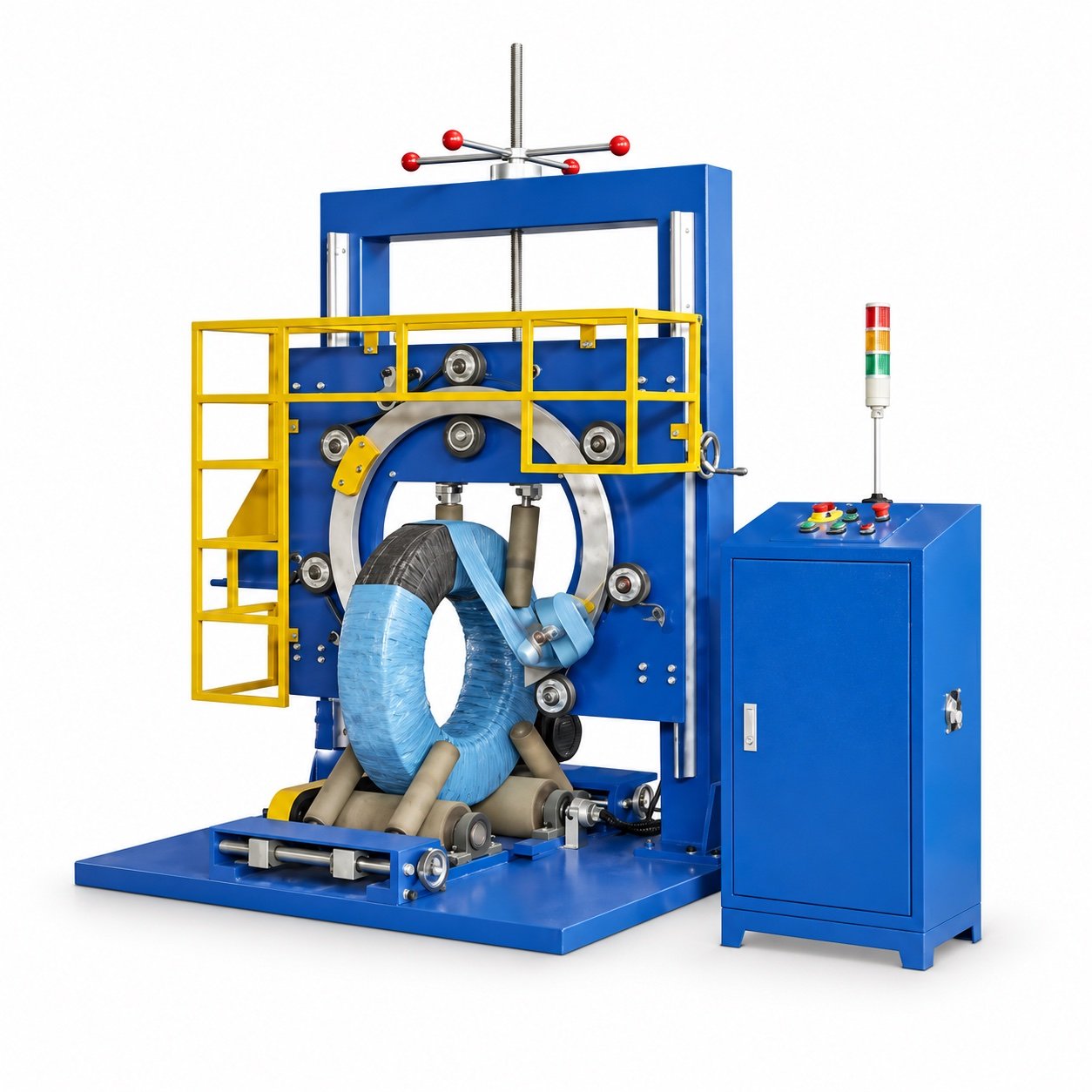

FY-PWPM02
Вертикальная кольцевая машина
- Для рулонов и бухт
- Равномерная обмотка
- Подбор кольца под изделие
Руководство по выбору · Подбор FY-PWPM02
Для бухт, рулонов и других подходящих кольцевых изделий.
- Укажите наружный и внутренний диаметр, ширину и массу изделия.
- Проверьте центральный проем, путь обмотки и доступ для загрузки.
- Согласуйте пленку или ленту, требуемое покрытие и производительность.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.
FY-PWPM03
Горизонтальная орбитальная машина
- Профили, трубы и панели
- Роликовая подача
- Ручной или автоматический цикл
Руководство по выбору · Подбор FY-PWPM03
Для профилей, труб, панелей и длинных пакетов с подачей через кольцо.
- Измерьте полное сечение с упаковкой и выступами; для прямоугольника проверьте диагональ.
- Укажите длину, массу и точки опоры для самого короткого и длинного изделия.
- Согласуйте скорость подачи, перекрытие пленки, зажим, обрезку и интерфейс линии.
Размеры, рабочий диапазон и опции подтверждаются для выбранной комплектации.
Технические характеристики
Параметры по моделям.
Справочные значения FY-PWPM01 относятся к указанной конфигурации. Для каждой поставки параметры проверяются по грузу, пленке, производительности и условиям работы.
FY-PWPM01 — справочная конфигурация
| Параметр | Справочное значение / условие |
|---|---|
| Режим работы | Автоматический цикл обмотки; загрузка, закрепление и обрезка плёнки — вручную |
| Диаметр поворотного стола | 1 650 мм — справочное значение |
| Ориентировочный размер паллеты | Около 1 200 × 1 200 мм; проверить диагональ и свесы |
| Максимальная масса груза | 2 000 кг — для справочной комплектации |
| Высота обмотки | 500–2 000 мм; другие значения по согласованию |
| Скорость поворотного стола | 3–12 об/мин, регулируемая |
| Ориентировочная производительность | 25–40 паллет/час; зависит от груза и настроек цикла |
| Каретка / предварительное растяжение | До 250% для указанной справочной каретки; тип каретки и состав поставки подтвердить |
| Габариты машины | 2 650 × 1 650 × 2 480 мм (Д × Ш × В), справочно |
| Масса машины | Около 500 кг |
| Установленная мощность | 2,3 кВт — справочная комплектация |
| Электропитание | 220 В, одна фаза — справочная комплектация |
| Другие напряжения | 110 / 120 / 230 / 380 / 415 В — по запросу |
| Модель | Базовая конструкция | Параметры, подтверждаемые под проект |
|---|---|---|
| FY-PWPM07 | Поворотный стол с верхним прижимом | Диаметр стола, масса и высота груза, ход и усилие прижима, скорость и производительность |
| FY-PWPM06 | Мобильный паллетообмотчик | Диапазон размеров груза, высота обмотки, рабочий проход, аккумулятор, автономность и скорость цикла |
| FY-PWPM08 | Вращающаяся рука, груз неподвижен | Рабочая зона, масса и высота груза, скорость руки, производительность, ограждение и интеграция |
| FY-PWPM02 | Вертикальная кольцевая система | Наружный и внутренний диаметр, ширина и масса рулона, диаметр кольца, пленка и производительность |
| FY-PWPM03 | Горизонтальная орбитальная система | Сечение и длина изделия, проем кольца, подающий конвейер, скорость подачи и схема обмотки |
Если параметр не указан числом, это означает не отсутствие функции, а необходимость подтвердить конфигурацию по образцу груза и техническому заданию.
Не уверены, какая конструкция подойдет?
Пришлите размеры, массу, фотографию груза и требуемую производительность.
Сравнение машин
Как сузить выбор модели.
Начните с движения груза во время цикла. Затем сравните ограничения по массе, габаритам, производительности и интеграции.
Груз может вращаться
Для устойчивых паллет обычно рассматривают поворотный стол. Верхний прижим помогает фиксировать высокий или легкий груз во время вращения.
Груз должен оставаться неподвижным
Для тяжелых и нестабильных паллет рассматривают вращающуюся руку. Для длинномерных изделий пленка движется вокруг продукта в орбитальной машине.
Для точного предложения укажите диапазон размеров, максимальную массу, фото груза, количество циклов в час, способ подачи и параметры электросети.
Выбирая паллетообмотчик из каталога, уточните необходимый уровень автоматизации. Для поставки в Россию или СНГ заранее подготовьте данные для запроса и согласования условий поставки.
Новые специализированные модели
FY-PWPM04 — паллетообмотчик с верхним листом
Поворотный стол со встроенным верхним листоукладчиком для защиты верхней поверхности паллеты перед обмоткой стрейч-плёнкой.
FY-PWPM04 — паллетообмотчик с верхним листом
Запросить конфигурацию
FY-PWPM05 — упаковочная машина для багажа
Компактная машина с ручной загрузкой чемоданов и сумок для аэропортов, вокзалов, гостиниц и багажных сервисов.
FY-PWPM05 — упаковочная машина для багажа
Запросить конфигурацию
FY-PWPM09 — паллетообмотчик со взвешиванием
Поворотный паллетообмотчик со встроенным весовым модулем и дисплеем. Диапазон и точность подтверждаются по комплектации.
FY-PWPM09 — паллетообмотчик со взвешиванием
Запросить конфигурациюМодели и цены
Страницы моделей с параметрами и запросом цены
FY-PWPM01 — паллетоупаковщик с поворотным столом
FY-PWPM01: стол диаметром 1650 мм, груз до 2000 кг, высота до 2000 мм, 25–40 паллет/ч. Получить цену и комплектацию для России и СНГ.
FY-PWPM06 — мобильный робот-паллетоупаковщик
Мобильный паллетообмотчик FY-PWPM06 для крупных и нестандартных грузов. Подбор по высоте, массе и рабочей зоне; цена и комплектация по запросу.
FY-PWPM03 — машина для упаковки длинномерных изделий в стрейч-пленку
FY-PWPM03 для труб, профилей, дверей и панелей. Подбор проема кольца, конвейера и скорости подачи. Получить цену и техническое предложение.
Цена указывается по запросу после подтверждения размеров груза, производительности, комплектации и условий поставки.
